MVC, Spring MVC

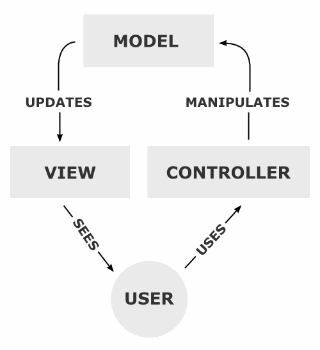

MVC란?

MVC 패턴은 아키텍쳐를 설계하기 위한 디자인 패턴으로 애플리케이션 개발 시 구성요소를 3가지로 나눕니다.

이는 비즈니스 로직과 사용자 인터페이스를 구분시켜 서로 영향없이 개발이 가능하다는 장점이 있습니다.





• M ( Model )  "무엇을"

    - 데이터를 저장하는 컴포넌트

    - 컨트롤러가 호출할 때, 요청에 맞는 역할을 수행합니다.

    - 비즈니스 로직을 구현하는 영역으로 응용 프로그램에서 데이터를 처리하는 부분입니다.



• V  ( View )

    - 사용자 인터페이스(UI) 컴포넌트

    - Controller로 부터 받은 모델의 결과값을 갖고 출력할 화면을 만드는 일을 합니다.

    - 생성된 화면을 웹 브라우저에 전송하고 출력하게 만듭니다.

    - 사용자와 상호작용(데이터표시, 입력 폼 등)을 위한 인터페이스를 표시하는 부분입니다.



• C ( Controller ) "어떻게"

    - 클라이언트 요청(사용자의 입출력)을 처리하고 Model, View를 중개하는 컴포넌트

    - 일종의 조정자로 클라이언트 요청을 받았을 때, 그 요청에 대한 실제 업무를 수행하는 Model 컴포넌트를 호출합니다.

    - 클라이언트가 보낸 데이터가 있다면 모델에 전달하기 쉽게 데이터를 가공하고 모델이 업무를 마치면 결과를 뷰에 전달

       합니다.

---

Spring MVC란?

Spring MVC란 Spring에서 제공하는 웹 애플리케이션 개발을 위한 MVC 패턴 기반의 웹 프레임 워크입니다.

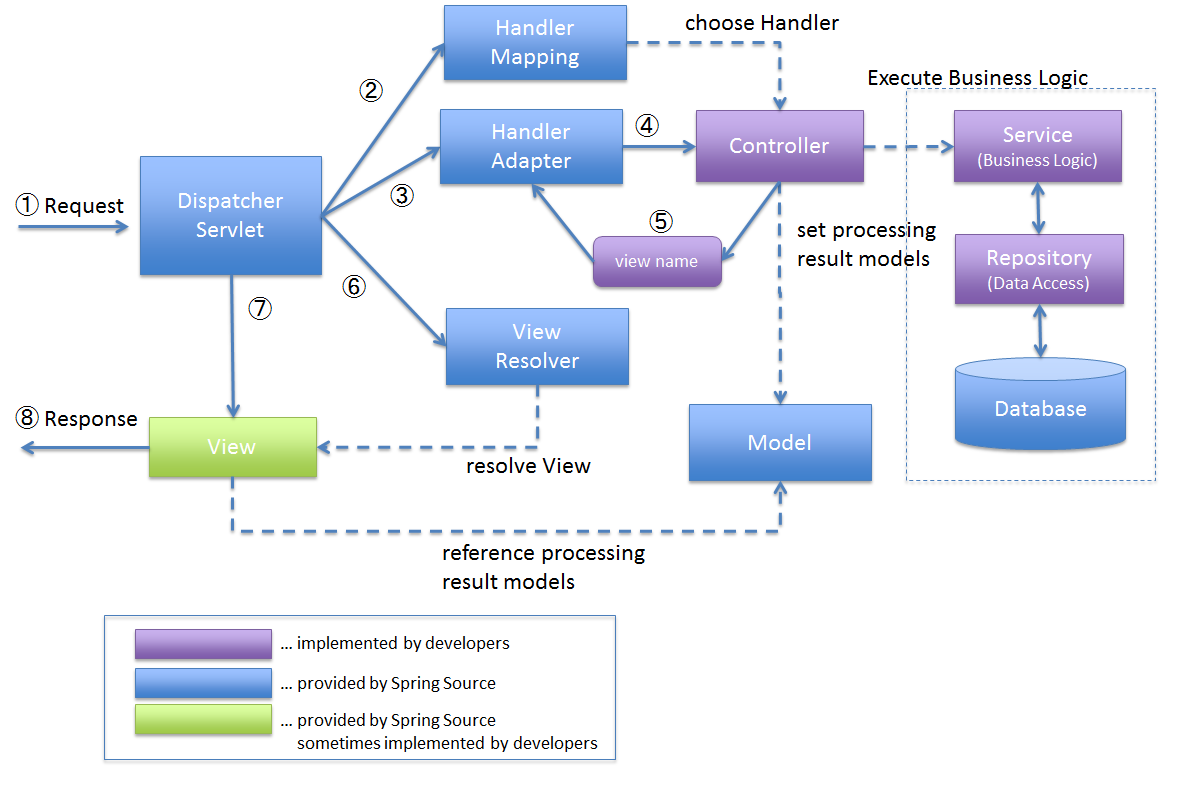

Spring MVC 컴포넌트

• DispatcherServlet : 클라이언트에게 요청을 먼저 받아들이는 서블릿, 요청에 맞는 Controller에게 요청을 전달

• HandlerMapping : 클라이언트의 요청 URL을 어떤 Controller가 처리할지 검사

• Controller : 클라이언트의 요청을 받아 처리한 결과를 DispatcherServlet에 전달

• ViewResolver : Controller의 처리 결과(데이터)를 생성할 view를 찾음

• View : UI



🙂 Servlet에 대해 잘 정리된 글이 있어 참조하였습니다.🙂 서블릿(Servlet)이란?





1. Client => DispatcherServlet

    • 클라이언트는 URL을 통해 요청을 전송합니다.



2. DispatcherServlet => HandlerMapping

    • 디스패처 서블릿은 핸들러 매핑을 통해 해당 요청이 어느 컨트롤러에 온 요청인지 찾습니다.



3. HandlerMapping => DispatcherServlet  => ControllerAdapter => Controller

    • 알맞는 Controller를 찾으면 DispatcherServlet은 해당 Controller에게 요청을 위임합니다.

    • 위 위임 과정은 ControllerAdapter가 해당되는 Controller에게 전달합니다.



4. Controller => Service

    •  Controller는 맵핑되는 메서드를 실행하여 해당되는 Service의 비즈니스 로직을 수행합니다.



5. Service => Controller

    • Service는 비즈니스 로직을 처리한 후 결과를 다시 Controller에 응답합니다.



6.  Controller => ControllerAdapter => DispatcherServlet

    • Controller는 응답받은 데이터를 어떤 view를 통해 보여줄 것인지 정보를 담아 DispatcherServlet에 응답합니다.



7. DispatcherServlet  => ViewResolver

    • DispatcherServlet는 Controller(ControllerAdapter)에게 받은 view에 대한 정보를 ViewResolver에 넘깁니다.



8. ViewResolver => DispatcherServlet

    • ViewResolver는 jsp 또는 html을 찾아서 DispatcherServlet에게 응답합니다.



9. => View

    • DispatcherServlet는 응답받은 jsp 또는 html을 View에게 Render를 지시하고 결과적으로 클라이언트에게 View가 제공        됩니다.
